Chicago Metallic Screenline

Système d’ossatures de haute qualité pour la conception modulaire des îlots et des baffles
Télécharger la fiche technique
Télécharger la fiche technique
Retour
Une installation simple, flexible et économique grâce aux composants spécifiques
Une correspondance parfait avec les ossatures Chicago Metallic
Profilés disponibles avec une finition anti-corrosion, classe D
Retour

Performances

Résistance à la corrosion Résistance à la corrosion B
Réaction au feu Réaction au feu A1
Environnement Environnement Totalement recyclable
Back
Back
Back
Retour

Ossatures et accessoires

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Profilés Screenline
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 2070 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 2970 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 3095 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 3570 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 3720 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 2370 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 2470 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SP[1].tif Profilé Screenline de prolongement droit 20x43x20 mm 3600 43 20 SCR C40 LL Blanc 001 Voir le conditionnement
SP[1].tif Profilé Screenline de prolongement droit 20x43x20 mm 3750 43 20 SCR C40 LL Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 2157,5 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 2670 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 2782,5 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 3270 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SD[1].tif Profilé Screenline 20x43x20 mm - avec 1 angle de raccord 3407,5 43 20 SCR C40 LC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 540 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 565 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 1140 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 1190 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 1740 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 1815 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 1440 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 2940 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 3065 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 3540 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 3690 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 2340 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 2440 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 2040 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 2127,5 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 252,5 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
SE[1].tif Profilé Screenline 20x43x20 mm - avec 2 angles de raccord 1502,5 43 20 SCR C40 CC Blanc 001 Voir le conditionnement
Porteur
4870.tif Porteur T Screenline 38 24 SCR T24 MR HOOK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / / /

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise
-4892.tif Entretoise T Screenline 600 38 24 SCR T24 CT HOOK Blanc 001 Voir le conditionnement

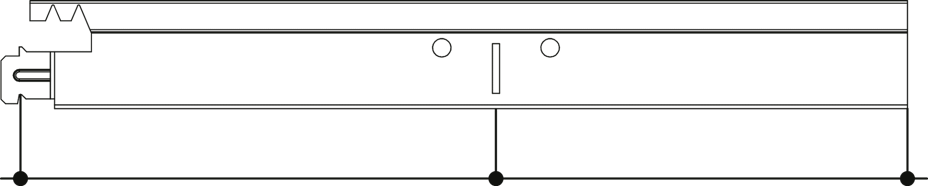

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 288 / / / 298.5
-4892.tif Entretoise T Screenline 625 38 24 SCR T24 CT HOOK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300,5 / / / 311
-4894.tif Entretoise T Screenline 1200 38 24 SCR T24 CT HOOK Blanc 001 Voir le conditionnement

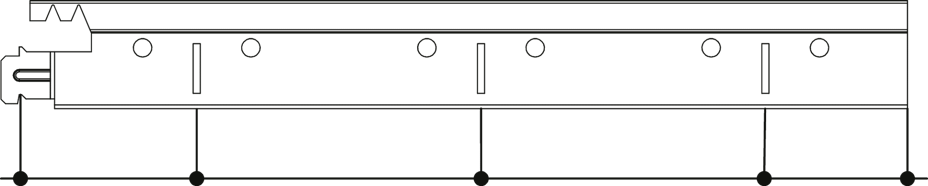

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 288 / 300 / 300 / 298,5
-4894.tif Entretoise T Screenline 1250 38 24 SCR T24 CT HOOK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300,5 / 312,5 / 312,5 / 311

Accessoires

Produit Hauteur Groupe produits Conditionnement
Finitions Périphériques et profilés de transition
D4004.tif Clip de connexion pour coulisse Screenline SCR FC T Voir le conditionnement
D4006.tif Suspente intérieure pour coulisse Screenline SCR SUSP Voir le conditionnement
40CL.tif Raccord droit Screenline SCR LC 001 Voir le conditionnement
40CO.tif Angle de raccord sortant Screenline SCR OC 001 Voir le conditionnement
40IC.tif Angle de raccord rentrant Screenline SCR IC 001 Voir le conditionnement
4156-250.tif Cable de suspension designer Screenline DHS1 Voir le conditionnement
Clips de Fixation
11.tif Coulisseau plié pour des profilés T Chicago Metallic 57,5 FH B Voir le conditionnement
