Chicago Metallic™ T15 Click D2790 ECR Class D

Ossature T15 avec finition anti-corrosion supérieure
Retour

Schémas

CMC - Click2-DE

Raccord

Retour

Performances

Capacité de charge Capacité de charge

Chicago Metallic™ T15 Click D2790 ECR Class D deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 8.1 13.5
1200 1200 x 600 8.9 14.7
1250 625 x 625 6.4 14.7
1250 1250 x 625 7.1 11.8
Résistance à la corrosion Résistance à la corrosion D
Réaction au feu Réaction au feu A1
Environnement Environnement Totalement recyclable
Back

Chicago Metallic™ T15 Click D2790 ECR Class D deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 8.1 13.5
1200 1200 x 600 8.9 14.7
1250 625 x 625 6.4 14.7
1250 1250 x 625 7.1 11.8
Back
Back
Back
Retour

Ossatures et accessoires

Cornières de rive

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Profilés L
D1420.tif Cornière de rive en L 24x24 mm ECR Classe D 3050 L24x24 D Blanc 001 Voir le conditionnement
D1439.tif Cornière de rive en L 24x19 mm ECR Classe D 3050 24 19 L19x24 D Blanc 001 Voir le conditionnement

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Porteur
-2800 CD.tif Porteur T15 à clic ECR Classe D 3600 38 15 T15 D MR CL&HK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 36 Distance entre les lumières: 50 / 100 / 34 x 100 / 50
-2800 CD.tif Porteur T15 à clic ECR Classe D 3750 38 15 T15 D MR CL&HK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 24 Distance entre les lumières: 78,125 / 156,25 / 22 x 156,25 / 78,125

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise
-2792CD.tif Entretoise T15 à clic ECR Classe D 600 38 15 T15 D CT CLICK Blanc 001 Voir le conditionnement

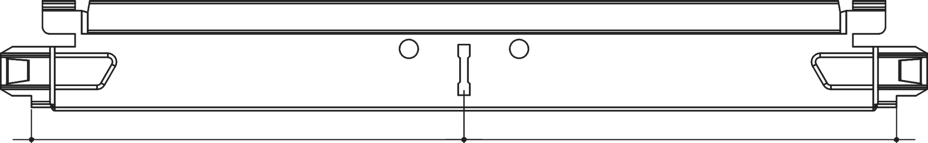

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300 / / / 300
-2794 CD.tif Entretoise T15 à clic ECR Classe D 1200 38 15 T15 D CT CLICK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300 / 300 / 300 / 300
-2792CD.tif Entretoise T15 à clic ECR Classe D 625 38 15 T15 D CT CLICK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 312,5 / / / 312,5
-2794 CD.tif Entretoise T15 à clic ECR Classe D 1250 38 15 T15 D CT CLICK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 312,5 / 312,5 / 312,5 / 312,5

Accessoires

Produit Hauteur Groupe produits Conditionnement
Anti-corrosion (D)
D10200B.tif Suspente nonius - partie supérieure / courbé / ECR classe D 85 NH D 85 Voir le conditionnement
NH D CLIP.tif Clip de connexion pour suspente nonius / ECR classe D NH D CLIP Voir le conditionnement
D10230.tif Suspente nonius - partie inférieure - pour des profilés T24x38 mm / ECR classe D 190 NH D T Voir le conditionnement
Clips anti-soulèvement
HDC 1.tif Clip anti-soulèvement en plastique pour dalles en épaisseur 15-20 mm (bord A), 15-30 mm (bord E), 20-25 mm (bords X,M,Z), 20-30 mm (bord D) HDC 1 Voir le conditionnement
Retour
Retour
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 36 Distance entre les lumières: 50 / 100 / 34 x 100 / 50
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 24 Distance entre les lumières: 78,125 / 156,25 / 22 x 156,25 / 78,125
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300 / / / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300 / 300 / 300 / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 312,5 / / / 312,5
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 312,5 / 312,5 / 312,5 / 312,5
Retour
Retour
Retour
Retour
Retour
