Chicago Metallic T15 Hook 2750

Ossature T15 avec profilé porteur universel et entretoises à crochet et à semelle à coupe droite
Retour

Schémas

CMC_650-DE

Raccord

Retour

Performances

Capacité de charge Capacité de charge

Chicago Metallic™ T15 Hook 2750 deflection

 Kg/m²
Distance des suspentes (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 8.1 13.5
1200 1200 x 600 8.9 14.7
Résistance à la corrosion Résistance à la corrosion B
Réaction au feu Réaction au feu A1
Environnement Environnement Totalement recyclable
Back

Chicago Metallic™ T15 Hook 2750 deflection

 Kg/m²
Distance des suspentes (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 8.1 13.5
1200 1200 x 600 8.9 14.7
Back
Back
Back
Retour

Ossatures et accessoires

Cornières de rive

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Profilés L
-1420.tif Cornière de rive en L 24x24 mm 3050 24 24 L24x24 Matt White 11 Voir le conditionnement
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Matt White 11 Voir le conditionnement
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Blanc 001 Voir le conditionnement
-1420.tif Cornière de rive en L 24x24 mm 3050 24 24 L24x24 Blanc 001 Voir le conditionnement
Cornières à Joint Creux
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Cornière à joint creux 15x12x8x15 mm 3050 15 7,8 W8x12 Voir les couleurs Voir le conditionnement

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Porteur
-2700.tif Porteur T15 à clic / à crochet 3600 38 15 T15 MR CL&HK Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 36 Distance entre les lumières: 50 / 100 / 34 x 100 / 50

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise
2851.tif Entretoise T15 à crochet 300 38 15 T15 CT HOOK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 300 / /
2852.tif Entretoise T15 à crochet 600 38 15 T15 CT HOOK Voir les couleurs Voir le conditionnement

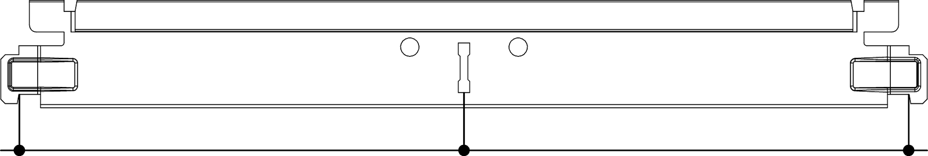

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300 / / / 300
2856.tif Entretoise T15 à crochet 1200 38 15 T15 CT HOOK Voir les couleurs Voir le conditionnement

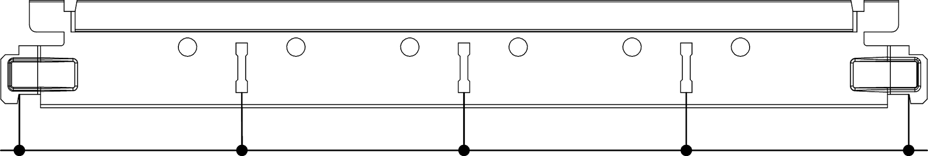

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300 / 300 / 300 / 300

Accessoires

Produit Groupe produits Conditionnement
Clips anti-soulèvement
820.tif Clip anti-soulèvement en acier pour dalles en épaisseur 15-20 mm (bord A) HDC 4 Voir le conditionnement
935.tif Clip anti-soulèvement en acier pour plafond métallique HDC 5 Voir le conditionnement
HDC 1.tif Clip anti-soulèvement en plastique pour dalles en épaisseur 15-20 mm (bord A), 15-30 mm (bord E), 20-25 mm (bords X,M,Z), 20-30 mm (bord D) HDC 1 Voir le conditionnement
Retour
Retour
Retour
Retour
Retour
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 36 Distance entre les lumières: 50 / 100 / 34 x 100 / 50
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 300 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300 / / / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300 / 300 / 300 / 300
Retour
Retour
Retour
Retour

Télécharger

documents





pdf
DoP-RFN-T1538MD-A03 - Porteur T15 à clic / à crochet
DoP-RFN-T1538MD-A03 - Porteur T15 à clic / à crochet

pdf
DoP-RFN-T1538MC-A03 - Entretoise T15 à crochet
DoP-RFN-T1538MC-A03 - Entretoise T15 à crochet

pdf
DoP-RFN-PTLR-A03 - Cornière de rive en L 24x24 mm
DoP-RFN-PTLR-A03 - Cornière de rive en L 24x24 mm

pdf
Chicago Metallic T15 Hook 2750 | Fiche technique
Chicago Metallic T15 Hook 2750 | Fiche technique

pdf
DoP-RFN-ACCHDC-A02 - Clip anti-soulèvement en acier pour plafond métallique
DoP-RFN-ACCHDC-A02 - Clip anti-soulèvement en acier pour plafond métallique

pdf
DoP-RFN-ACCHDCECRD-A02 - Clip anti-soulèvement en plastique pour dalles en épaisseur 15-20 mm (bord A), 15-30 mm (bord E), 20-25 mm (bords X,M,Z), 20-30 mm (bord D)
DoP-RFN-ACCHDCECRD-A02 - Clip anti-soulèvement en plastique pour dalles en épaisseur 15-20 mm (bord A), 15-30 mm (bord E), 20-25 mm (bords X,M,Z), 20-30 mm (bord D)

pdf
DoP-RFN-PTW-A02 - Cornière à joint creux 15x12x8x15 mm
DoP-RFN-PTW-A02 - Cornière à joint creux 15x12x8x15 mm

pdf
DoP-RFN-ACCHDC-B02 - Clip anti-soulèvement en acier pour dalles en épaisseur 15-20 mm (bord A)
DoP-RFN-ACCHDC-B02 - Clip anti-soulèvement en acier pour dalles en épaisseur 15-20 mm (bord A)

pdf
Déclarations Environnementales de Produits (EPD) - Ossatures
Déclarations Environnementales de Produits (EPD) - Ossatures
