Chicago Metallic™ Ultraline® 3500

Ossature avec raccord de profilé porteur à baïonnette et raccord d'entretoises à clic
Retour

Schémas

CMC_3500

Raccord

Retour

Performances

Capacité de charge Capacité de charge

Chicago Metallic™ Ultraline® 3500 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 9.8 16.3
1200 1200 x 600 10.7 17.6
1250 625 x 625 7.8 13.2
1250 1250 x 625 8.6 14.2
Résistance à la corrosion Résistance à la corrosion C
Réaction au feu Réaction au feu A1
Environnement Environnement Totalement recyclable
Back

Chicago Metallic™ Ultraline® 3500 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 9.8 16.3
1200 1200 x 600 10.7 17.6
1250 625 x 625 7.8 13.2
1250 1250 x 625 8.6 14.2
Back
Back
Back
Retour

Ossatures et accessoires

Cornières de rive

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Profilés J
1456.tif Cornière de rive en J 32x15x7,5 mm 3050 32 15 J32x15x8 Voir le conditionnement
Profilés L
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Matt White 11 Voir le conditionnement
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Blanc 001 Voir le conditionnement

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Porteur
3500.tif Porteur Ultraline® 3750 41 14.3 UL MR Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

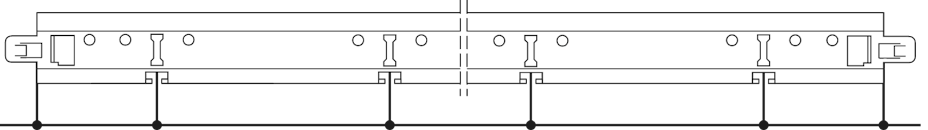

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 312,5 / 625 / 4 x 625 / 312,5
3500.tif Porteur Ultraline® 3600 41 14.3 UL MR Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 300 / 600 / 4 x 600 / 300

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise
3512.tif Entretoise Ultraline® 625 41 14.3 UL CT Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

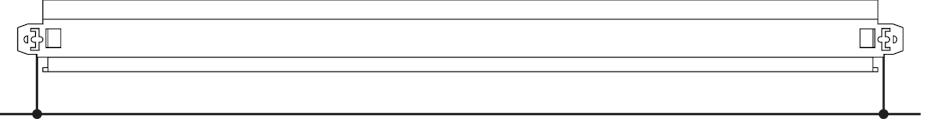

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 625 / /
3514.tif Entretoise Ultraline® - avec 1 lumière 1250 41 14.3 UL CT Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 625 / / / 625
3524.tif Entretoise Ultraline® – sans lumières 1200 41 14.3 UL CT Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1200 / /
3524.tif Entretoise Ultraline® – sans lumières 1250 41 14.3 UL CT Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1250 / /
3512.tif Entretoise Ultraline® 600 41 14.3 UL CT Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /
3514.tif Entretoise Ultraline® - avec 1 lumière 1200 41 14.3 UL CT Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600

Accessoires

Produit Groupe produits Conditionnement
Ultraline®
D3592.tif Clip périphérique pour Ultraline® + J32x15x8 UL WC Voir le conditionnement
D7609.tif Œillet plastique pour Ultraline® UL PSH Voir le conditionnement
3599.tif Couvre joint creux UL CAP Voir le conditionnement
7608.tif Cheville d'ancrage M6x25 pour clip de fixation T15 UL BOLT M6 Voir le conditionnement
Retour
Retour
Retour
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 312,5 / 625 / 4 x 625 / 312,5
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 300 / 600 / 4 x 600 / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 625 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 625 / / / 625
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1200 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1250 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600
Retour
Retour
Retour
Retour
Retour
