Rockfon® System T24 X™

Un plafond à l’apparence élégante et quasi monolithique
Retour

Schémas

CMC - Click2-DE

Raccord

section_-2890

Vue en coupe

Retour

Bords compatibles

Ossature cachée Description
X X Les dalles à bord X peuvent être suspendues sur une ossature ou montées directement sur la dalle en béton à l’aide de pattes de fixation. Minimaliste, le biseau est moins visible que sur le bord D. Il permet ainsi de créer des surfaces quasi monolithique. Le design des dalles à bord X permet une intégration élégante des systèmes de climatisation et de ventilation standard, ainsi que des luminaires. Chaque dalle à bord X est démontable.

Dalles compatibles

Dalle Épaisseur (mm) 600 x 600 625 x 625 900 x 900 1200 x 600 1250 x 625 1800 x 600
Rockfon Color-all® 22
Rockfon® Blanka™ 22
- 25
Rockfon® MediCare® Plus 22
Rockfon Color-all® Special 22

Performances

Résistance à la corrosion Résistance à la corrosion Classe B (EN13964)
Démontable Démontable Les dalles montées dans le Rockfon System T24 X sont entièrement démontables.
Résistance au feu Résistance au feu Some Rockfon ceiling systems have been tested and classified in accordance with European norm EN 13501-2 and/or national norms. Please contact Rockfon
Back
Back
Back

Options de finitions périphériques

01

Finition périphérique avec cornière de rive.La pièce de raccord pour murs et chevêtres permet de positionner parfaitement la hauteur du porteur par rapport à la cornière.

01

Finition périphérique avec cornière à joint creux.

01

Finition périphérique avec cornière à joint creux en aluminium.

Retour

Ossatures et accessoires

Cornières de rive

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Profilés L
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Matt White 11 Voir le conditionnement
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Blanc 001 Voir le conditionnement
Cornières à Joint Creux
-1460 side view.tif Cornière à joint creux 15x15x10x15 mm 3050 15 10 W10x15 Voir les couleurs Voir le conditionnement

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Porteur
2800.tif Porteur T24 à clic / à crochet 3600 38 24 T24 MR CL&HK Voir les couleurs Voir le conditionnement

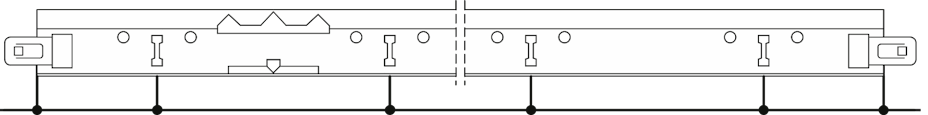

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 36 Distance entre les lumières: 50 / 100 / 34 x 100 / 50

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise
2896.tif Entretoise T24 à clic 1800 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

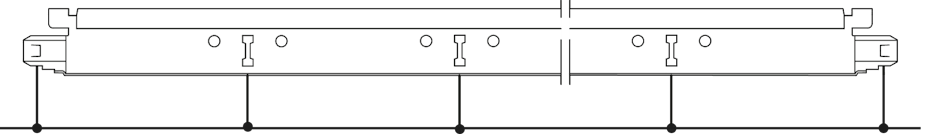

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 5 Distance entre les lumières: 300 / 300 / 3 x 300 / 300
-2894.tif Entretoise T24 à clic 1200 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

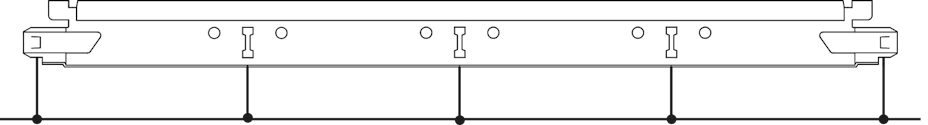

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300 / 300 / 300 / 300
-2892.tif Entretoise T24 à clic 600 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

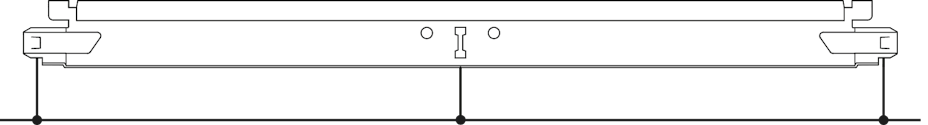

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300 / / / 300

Accessoires

Produit Hauteur Groupe produits Conditionnement
Suspentes à réglage rapide
QH009009.tif Suspente assemblée à réglage rapide avec 2 crochets QH HH 140 Voir le conditionnement
Clips de Fixation
ACC SUSP FIX CLIP & NAIL H=80 MM 100C.tif Clip de suspension plié pour des profilés T Chicago Metallic™ + clou de connexion 80 SH 80 Voir le conditionnement
Applications divers
LF_Back.tif Cadre de finition pour l’éclairage pour les bords X 600x600 mm LF X 600 Voir le conditionnement
Clips anti-soulèvement
HDC 1.tif Clip anti-soulèvement en plastique pour dalles en épaisseur 15-20 mm (bord A), 15-30 mm (bord E), 20-25 mm (bords X,M,Z), 20-30 mm (bord D) HDC 1 Voir le conditionnement
Wall spring fixt_v3.tif Resort mural pour panneaux bord X WSF Voir le conditionnement
Pinces
X-edge knife.tif Back cutting tool CUT XB Voir le conditionnement
Retour
Retour
Retour
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 36 Distance entre les lumières: 50 / 100 / 34 x 100 / 50
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 5 Distance entre les lumières: 300 / 300 / 3 x 300 / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300 / 300 / 300 / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300 / / / 300
Retour
Retour
Retour
Retour
Retour
Retour
Retour
